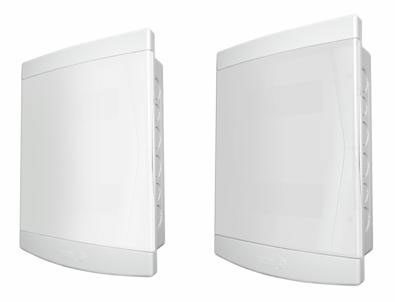

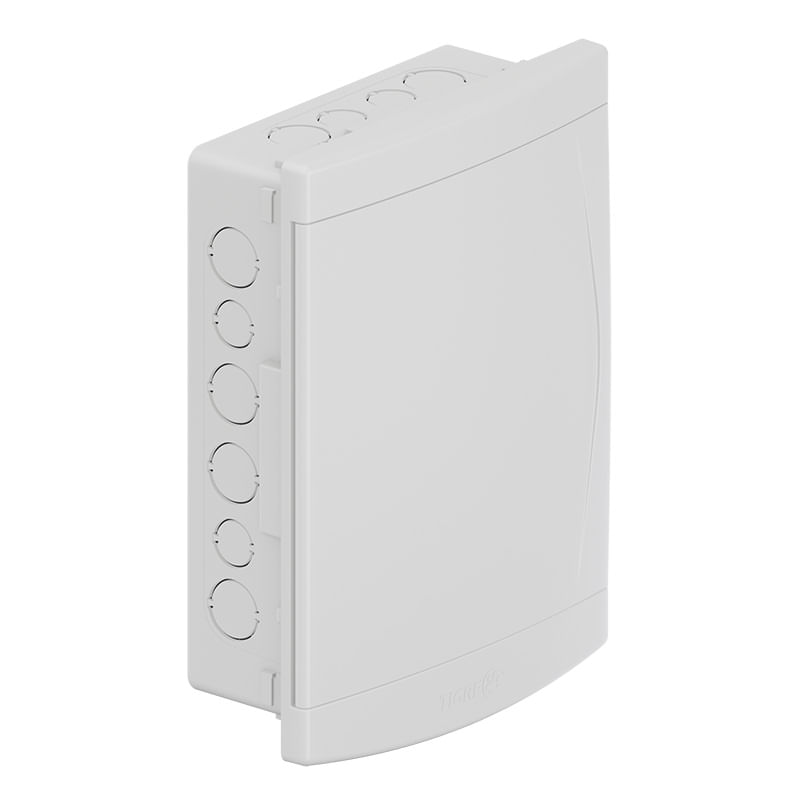

Quadro de Distribuição de Embutir com barramento 12 a 16 Disjuntores Porta Branca - Tigre

DESCRIÇÃO

Beleza e segurança para instalações elétricas. O Quadro Distribuição Tigre é robusto, tem amplo espaço interno para acomodar fios, disjuntores e outros dispositivos. O sistema de trilho por simples encaixe e suporte com regulagem para ajustar a altura dos disjuntores facilita a instalação. Versátil, pode ser aplicado em vários tipos de parede. Disponível nos modelos de embutir e sobrepor, em diversos tamanhos.

CARACTERÍSTICAS

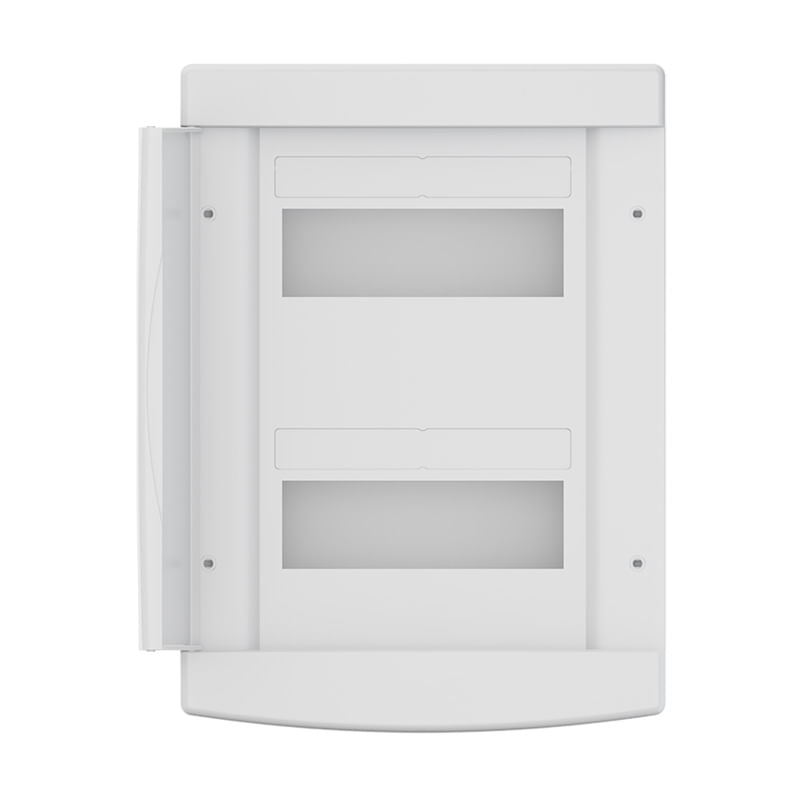

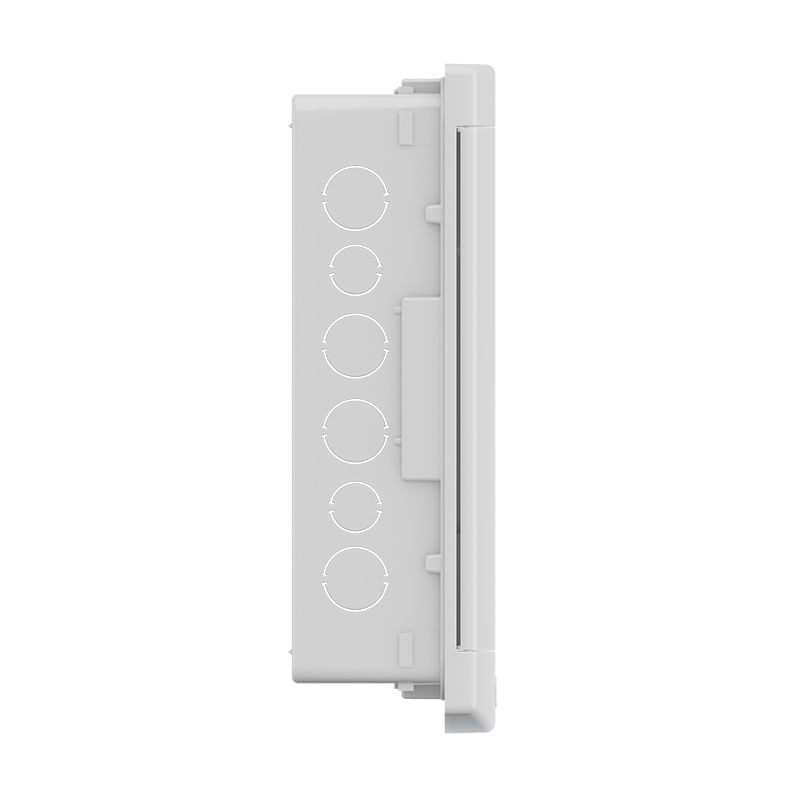

Produto fabricado em PVC antichamas. Entradas nas bitolas de 25 a 32 mm no fundo e nas laterais para a instalação dos eletrodutos roscáveis ou flexíveis Tigreflex, com pastilhas destacáveis. Possui entalhes para travar os fixadores para drywall. Permite aplicação em paredes de alvenaria e drywall. Possui indicação de posição de montagem inscrita no fundo do quadro. Torres de regulagem permitem até 5 víveis de regulagem de altura dos disjuntores. A moldura apresenta espaço para a colagem das etiquetas de identificação. Acompanha tampas-cegas de PVC para cobrir os espaços da moldura não ocupados pelos disjuntores. Tampa com abertura em 180°, com opção de inversão no sentido da abertura.

BENEFÍCIOS

Design moderno: integra-se à decoração do ambiente.

Versatilidade: Modelo Universal que permite a instalação de disjuntores padrão DIN ou NEMA, disponível nas opções de embutir e sobrepor.

Fácil instalação: Com componentes fixados por simples encaixe que agilizam a montagem sem comprometer a eficiência da instalação.

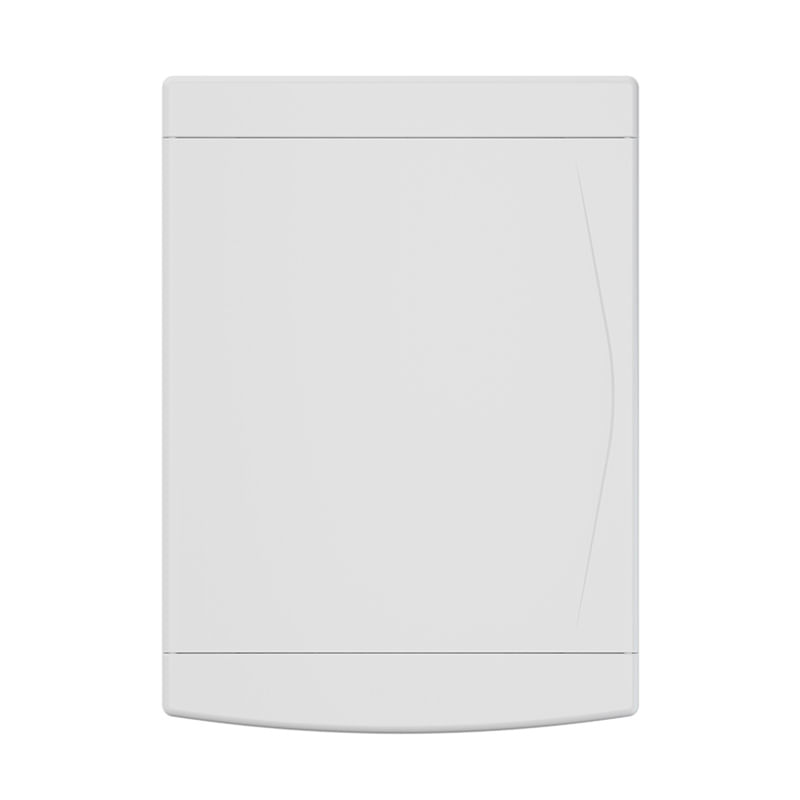

Fácil manuseio: Porta com sistema reversível, abertura 180°. Facilidade de identificação dos circuitos através das etiquetas.

Limpeza facilitada: Superfícies lisas do quadro não criam incrustações e facilitam a limpeza.

Segurança: Grau de proteção representa menor risco de acesso às partes vivas (eletrificadas) do quadro, oferecendo maior segurança.

INFORMAÇÕES

Linha:PREDIAL ELETRICIDADE

Uso Indicado:Abrigar os disjuntores (dispositivos de segurança), receber os fios que vêm do medidor e distribuir os circuitos elétricos que vão alimentar a edificação.

Norma Técnica:NBR 5410 - Instalações Elétricas de Baixa Tensão; NBR 6146 - Invólucro de Equipamentos Elétricos - Proteção Especificação; NBR 6808 - Conjuntos de Manobra e Controle de Baixa Tensão Montados em Fábrica; NBR IEC 60670-1 - Caixas e Involucros para Acessórios Elétricos para Instalações Fixas Domésticas e Análogas. NBR IEC 60439-3 - Conjuntos de Manobra e Controle de Baixa Tensão. Parte 3: Requisitos Particulares para Montagem de Acessórios de Baixa Tensão Destinados a Instalação em Locais Acessíveis a Pessoas não Qualificadas Durante sua Utilização - Quadros de Distribuição.

Especificações

• Produto:Quadro de Distribuição
• Tipo:de Embutir
• Formato:com barramento
• Capacidade:12 a 16 Disjuntores
• Acompanha:Porta Branca
• Código do Fabricante: 33048505
• Peso em gramas: 1582
• Altura em Cm emb: 10,5
• Largura em CM emb: 35
• Comprimento em CM emb: 25
• Código de barras: 7899052576839
• Origem: 0 Nacional
• NCM: 85381000
• Marca:Tigre
